Nota: A seguir, são fornecidas instruções para conexão de portas. Os tipos de portas listados são apenas para referência e não abrangem todas as portas deste produto.
■ Porta de alimentação
■ Portas de entrada de sinal
- Porta USB
Conexão de portas
♦Nota: 1. A interface nativa é USB 2.0/3.0. A corrente de saída da porta USB 2.0 é de 300 mA e da porta USB 3.0 é de 900 mA.
2. A porta USB multimídia é usada para conectar dispositivos externos ao sistema Android do produto, permitindo a leitura de dados através do gerenciador de arquivos deste produto.
3. Este produto conecta-se a um teclado e mouse sem fio. Em caso de resposta lenta, altere o receptor sem fio para outra porta USB, ou use um cabo extensor USB para conectar o receptor sem fio, aumentando assim o alcance de recepção.
4. Alguns dispositivos USB não padrão podem não ser reconhecidos; use dispositivos USB padrão.
5. Para atualizar o software com uma memória USB, use uma memória USB 2.0.

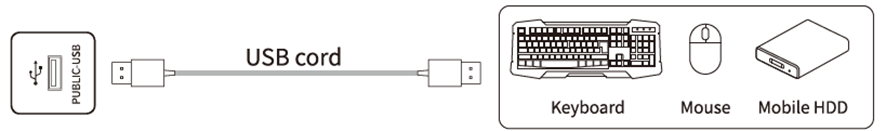

- Porta USB pública
♦Nota: 1. Porta PUBLIC-USB: esta porta é uma porta USB 3.0, suporta leitura e gravação de dispositivos de armazenamento como memórias USB e discos rígidos, e também suporta conexão de teclados e mouses USB, além de fornecer alimentação de 900 mA; esta porta pode alternar automaticamente entre o sistema Android e o sistema OPS.
2. Se conectar dispositivos de armazenamento móveis que necessitam de alimentação, recomendamos não conectar mais de 2 dispositivos ao mesmo tempo.

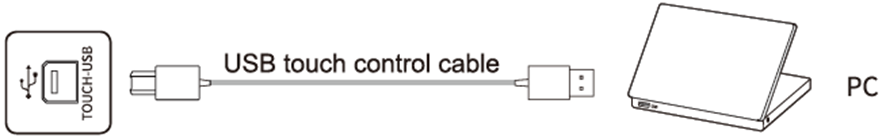

- Porta USB TOUCH
♦Nota: Quando a porta USB TOUCH está conectada ao mesmo dispositivo que a fonte de sinal, o dispositivo externo pode ser controlado pela função TOUCH.

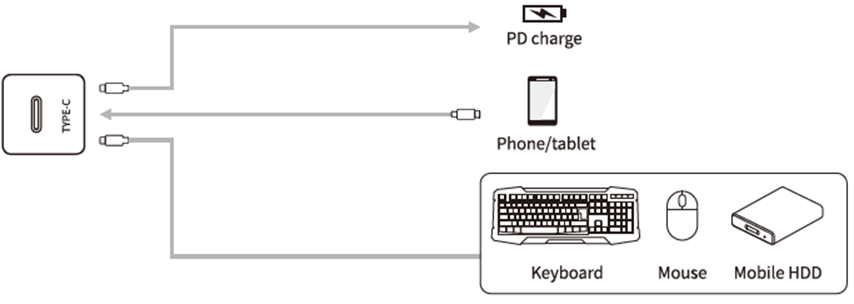

- Porta TYPE-C
- Interface Type-C da placa-mãe: suporta apenas modo DFP; PD suporta até 15 W; resolução: 3840 x 2160 a 60 Hz.
2. Interface Type-C frontal, que suporta alimentação PD (máx. até 20 V, 3 A), sinal de vídeo DP (conecta dispositivos de exibição Type-C, como celulares, tablets, etc.) e transmissão de dados USB de alta velocidade.
♦Nota: Para garantir uso estável e confiável, utilize um cabo padrão certificado.

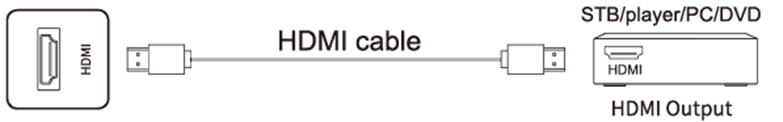

- Porta HDMI-IN
♦Nota: A resolução máxima suportada pela porta HDMI é 4K a 60 Hz; consulte a seção de parâmetros técnicos para conhecer os formatos de sinal detalhados. Quando sinais 4K a 60 Hz forem reproduzidos, a versão EDID no menu OSD deve ser alterada para EDID 2.0.

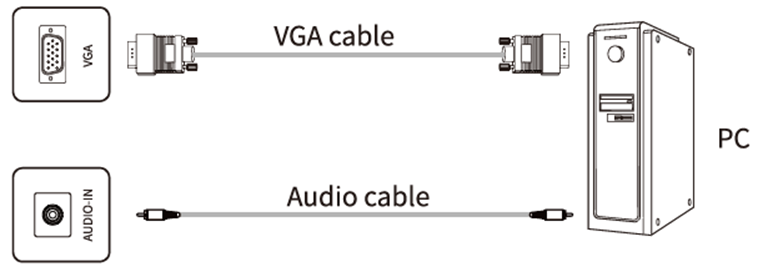

- Porta de áudio/vídeo VGA / Porta AUDIO-IN
♦Nota: Para conhecer os formatos de sinal compatíveis com a porta VGA, consulte os Parâmetros técnicos.

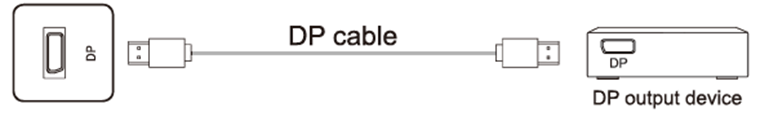

- Porta DP
♦Nota: A resolução máxima suportada pela porta DP é 4K a 60 Hz. A qualidade do sinal depende do comprimento e da qualidade do cabo DP, portanto recomenda-se usar cabos recomendados ou de marcas reconhecidas no mercado.
■ Portas de saída de sinal

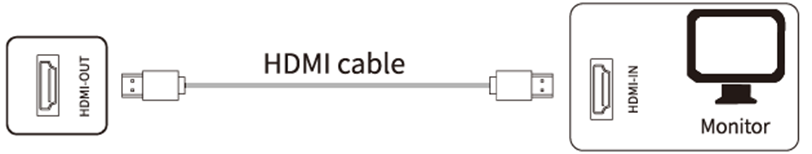

- Porta HDMI-OUT
♦Nota: a porta HDMI-OUT pode enviar sinais de áudio e vídeo para a porta HDMI-IN de um segundo dispositivo; este segundo dispositivo pode retransmitir os sinais de áudio e vídeo para um terceiro dispositivo, e assim por diante. O número máximo de retransmissões depende da qualidade e comprimento do cabo HDMI, por isso recomenda-se usar os cabos fornecidos por nós.
■ Portas de áudio

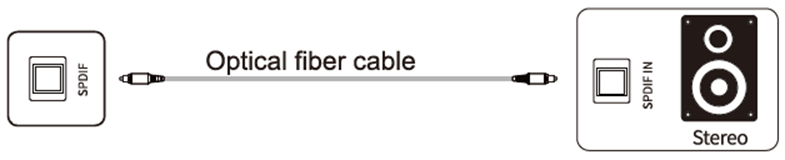

- Porta de fibra óptica
♦Nota: esta porta pode enviar o sinal de áudio deste produto para alto-falantes com uma porta SPDIF-IN.

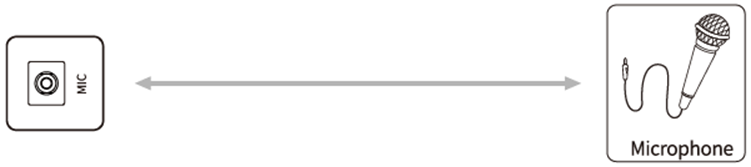

- Porta MIC
♦Nota: A porta MIC pode ser conectada a um microfone.

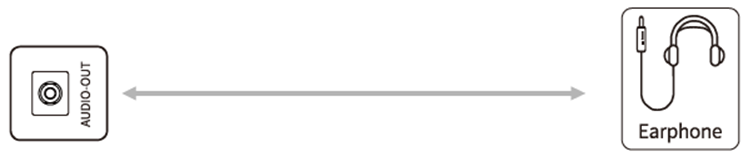

- Porta AUDIO-OUT
♦Nota: A porta de saída de áudio pode ser conectada a fones de ouvido ou a um alto-falante externo.
■ Porta de Internet

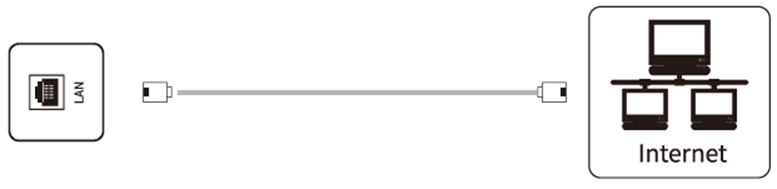

- Porta LAN
♦Nota: 1. Esta interface é a rede da placa de controle, que suporta conexão de rede cabeada no Android e é compatível com 10M/100M/1000M adaptativos. Apenas 10M/100M são suportados no Android; 10M/100M/1000M são suportados no OPS ou outra porta LAN quando fornecida rede a outros dispositivos. Ao conectar cada uma das portas LAN e configurar a conexão à Internet, OPS e outra porta LAN também podem se conectar à Internet, basta configurar para obter IP automaticamente.
■ Porta de controle

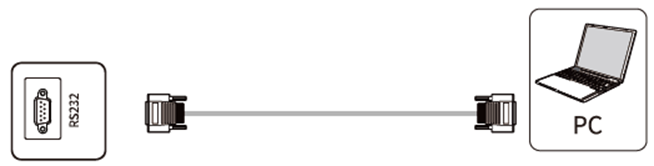

- Porta RS232
♦Nota: A porta RS232-IN está conectada ao PC; o produto é controlado através do PC.
Nota: Tome como referência a interface do modelo específico. Diferentes modelos de equipamentos contêm diferentes tipos de interfaces.
