Suporte de parede
Precauções para a instalação
- Para a instalação do suporte de parede são necessários pelo menos dois trabalhadores profissionais; não tente instalar sozinho, pois pode sofrer lesões.
- Durante a instalação, é necessária a ajuda de profissionais para determinar a localização adequada; além disso, devem ser tomadas medidas para garantir que possa suportar uma certa quantidade de força externa. Certifique-se de que o suporte seja instalado em uma parede firme, e não em placas de gesso ou outras superfícies que não possam fornecer um suporte sólido.
- Este produto deve ser instalado em um plano vertical, não em um plano inclinado; além disso, não deve ser instalado com a parte frontal para cima; caso contrário, o produto pode cair ou causar lesões pessoais.
- Para evitar danos ao produto ou lesões, mantenha o suporte fora do alcance das crianças.

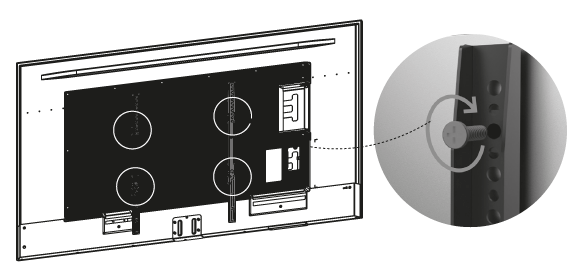

- Aperte os parafusos durante a instalação para evitar danos ao produto e lesões.

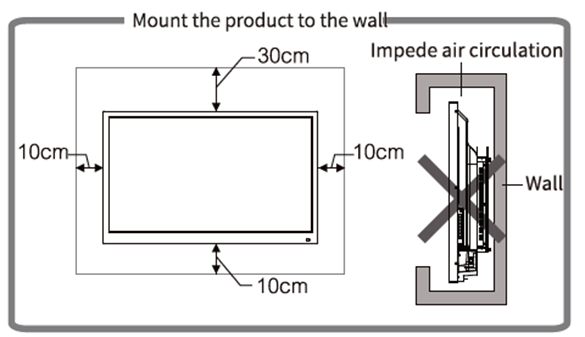

A instalação é mostrada na figura a seguir; deve haver espaço de ventilação ao redor do produto.

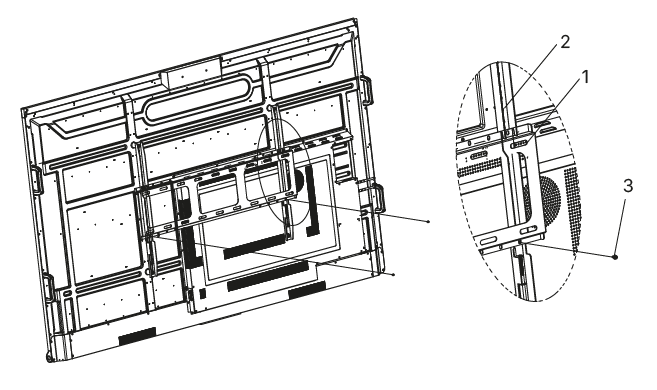

- Retire o equipamento da caixa de embalagem. Coloque o equipamento sobre a mesa ou
uma plataforma que possa suportar um peso mínimo de 160 kg. Remova os dois parafusos M4x10 mm
com uma chave de fenda para desmontar o suporte.

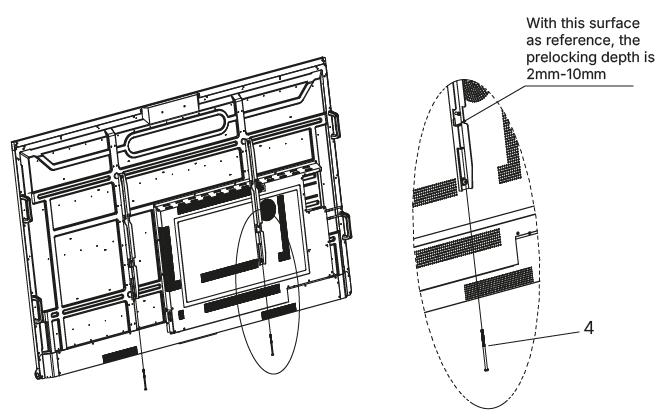

- Retire os parafusos M5x100 mm do saco de acessórios e rosqueie-os provisoriamente no suporte da viga vertical com uma profundidade entre 2 mm e 10 mm

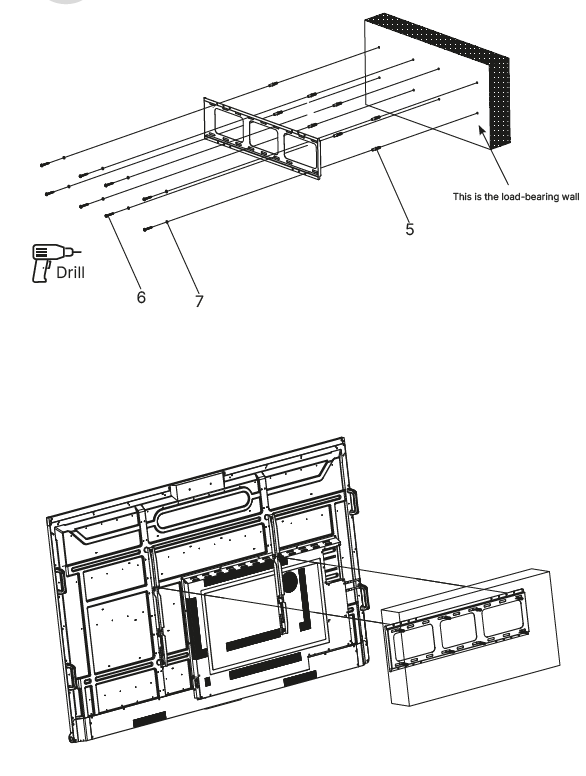

Instale o suporte de viga na parede:
1. Coloque o suporte na posição horizontal na parede correspondente; o cliente deve escolher
a distância entre os diferentes parafusos com base na parede (4 parafusos com bucha de borracha em cada
lado);
2. Use o suporte para marcar 8 furos para parafusos na parede, marque as posições dos furos
com um lápis e, em seguida, faça os furos com uma furadeira de impacto. O tamanho recomendado dos
furos é de diâmetro 12 e a profundidade deve ser superior a 6 cm;

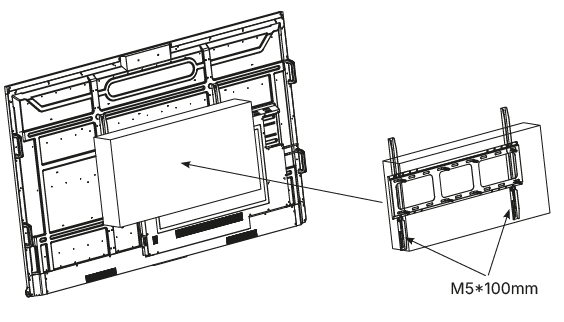

3. Insira a bucha de borracha na parede e, em seguida, use um parafuso hexagonal externo ST7×56 mm + arruela para fixar o suporte da viga na paredeFixe a unidade ao suporte de parede.
A estrutura principal fica assim:
