Nota: Di seguito sono fornite le istruzioni per la connessione delle porte. I tipi di porte elencati sono solo a scopo di riferimento e non coprono tutte le porte di questo prodotto.
■ Porte di alimentazione
■ Porte di ingresso segnale
- Porta USB
Connessione delle porte
♦Nota: 1. L'interfaccia nativa è USB 2.0/3.0. La corrente di uscita della porta USB 2.0 è di 300 mA e quella della porta USB 3.0 è di 900 mA.
2. La porta USB multimediale viene utilizzata per collegare dispositivi esterni al sistema Android del prodotto, consentendo la lettura dei dati tramite il file manager di questo prodotto.
3. Questo prodotto si collega a tastiera e mouse wireless. In caso di risposta lenta, cambiare il ricevitore wireless in un'altra porta USB oppure utilizzare un cavo prolunga USB per collegare il ricevitore wireless, aumentando così la portata di ricezione.
4. Alcuni dispositivi USB non standard potrebbero non essere riconosciuti; utilizzare dispositivi USB standard.
5. Per aggiornare il software con una memoria USB, utilizzare una memoria USB 2.0.

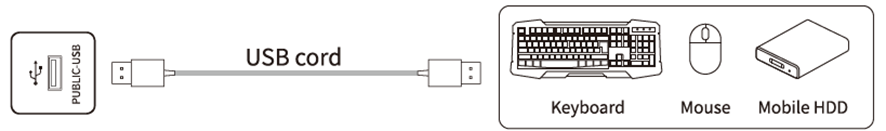

- Porta USB pubblica
♦Nota: 1. Porta PUBLIC-USB: questa porta è una porta USB 3.0, supporta la lettura e scrittura di dispositivi di archiviazione come memorie USB e hard disk, supporta anche il collegamento di tastiere e mouse USB, oltre a fornire un'alimentazione di 900 mA; questa porta può commutare automaticamente tra il sistema Android e il sistema OPS.
2. Se si collegano dispositivi di archiviazione mobili che necessitano di alimentazione, si consiglia di non collegare più di 2 dispositivi contemporaneamente.

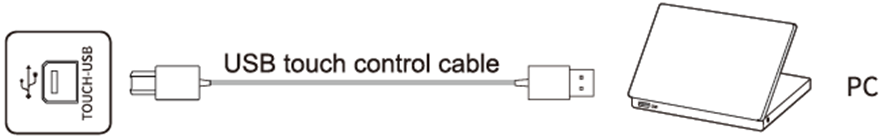

- Porta USB TOUCH
♦Nota: Quando la porta USB TOUCH è collegata allo stesso dispositivo della sorgente segnale, il dispositivo esterno può essere gestito tramite la funzione TOUCH.

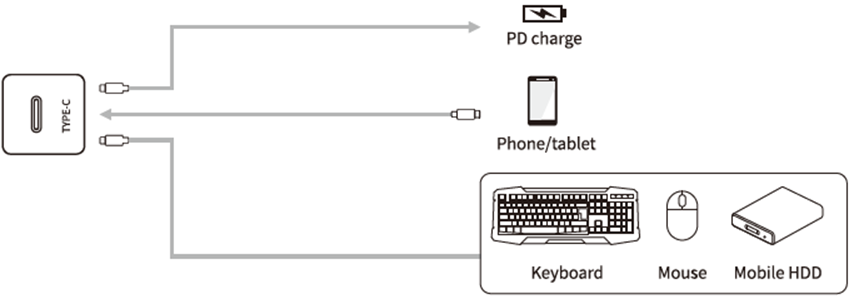

- Porta TYPE-C
- Interfaccia Type-C della scheda madre: supporta solo la modalità DFP; PD supporta un massimo di 15 W; risoluzione: 3840 x 2160 a 60 Hz.
2. Interfaccia Type-C frontale, che supporta alimentazione PD (massimo fino a 20 V, 3 A), segnale video DP (collega dispositivi di visualizzazione Type-C, come telefoni cellulari, tablet, ecc.) e trasmissione dati USB ad alta velocità.
♦Nota: Per garantire un uso stabile e affidabile, utilizzare un cavo standard certificato.

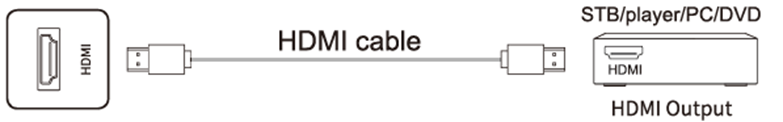

- Porta HDMI-IN
♦Nota: La risoluzione massima supportata dalla porta HDMI è 4K a 60 Hz; consultare la sezione dei parametri tecnici per i formati di segnale dettagliati. Quando si riproducono segnali 4K a 60 Hz, la versione EDID nel menu OSD deve essere cambiata in EDID 2.0.

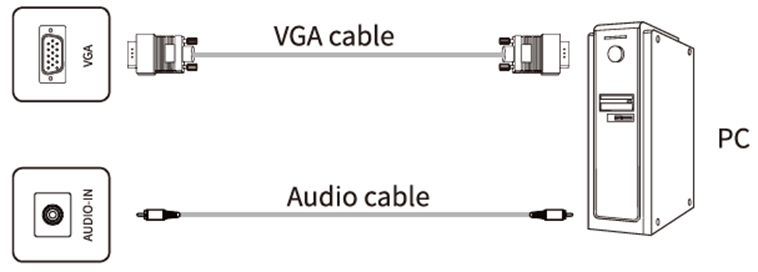

- Porta audio/video VGA / Porta AUDIO-IN
♦Nota: Per conoscere i formati di segnale supportati dalla porta VGA, consultare i Parametri tecnici.

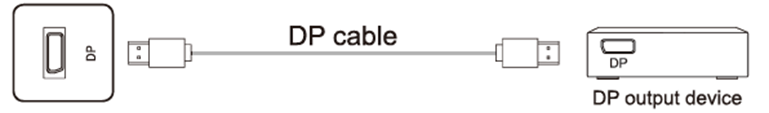

- Porta DP
♦Nota: La risoluzione massima supportata dalla porta DP è 4K a 60 Hz. La qualità del segnale dipende dalla lunghezza e dalla qualità del cavo DP, pertanto si consiglia di utilizzare i cavi raccomandati o di marche riconosciute sul mercato.
■ Porte di uscita segnale

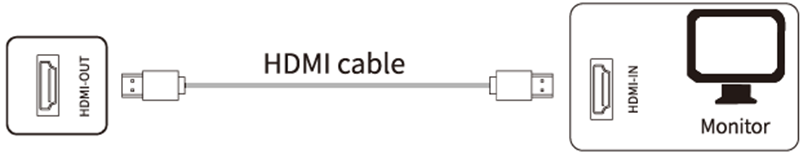

- Porta HDMI-OUT
♦Nota: la porta HDMI-OUT può inviare segnali audio e video alla porta HDMI-IN di un secondo dispositivo; questo secondo dispositivo può ritrasmettere i segnali audio e video a un terzo dispositivo, e così via. Il numero massimo di ritrasmissioni dipende dalla qualità e dalla lunghezza del cavo HDMI, pertanto si consiglia di utilizzare i cavi forniti da noi.
■ Porte audio

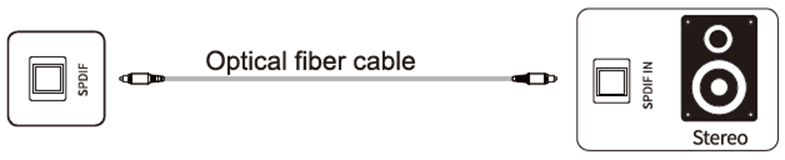

- Porta fibra ottica
♦Nota: questa porta può inviare il segnale audio di questo prodotto ad altoparlanti con porta SPDIF-IN.

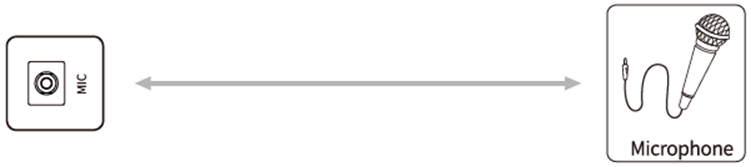

- Porta MIC
♦Nota: La porta MIC può essere collegata a un microfono.

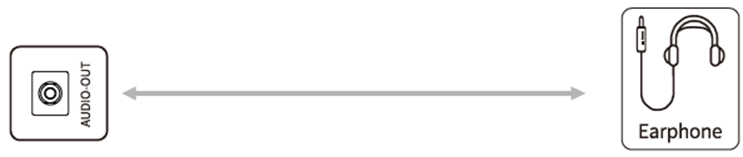

- Porta AUDIO-OUT
♦Nota: La porta di uscita audio può essere collegata a cuffie o a un altoparlante esterno.
■ Porta di Internet

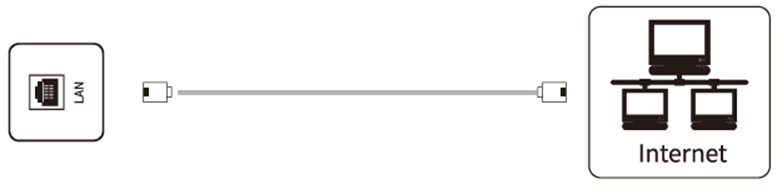

- Porta LAN
♦Nota: 1. Questa interfaccia è la rete della scheda di controllo, che supporta la connessione di rete cablata in Android ed è compatibile con 10M/100M/1000M adattivi. Sono supportati solo 10M/100M in Android; 10M/100M/1000M sono supportati in OPS o in un'altra porta LAN quando viene fornita rete ad altri dispositivi. Collegando ciascuna delle porte LAN e configurando la connessione a Internet, OPS e un'altra porta LAN possono anche connettersi a Internet, basta configurare l'ottenimento automatico dell'IP.
■ Porta di controllo

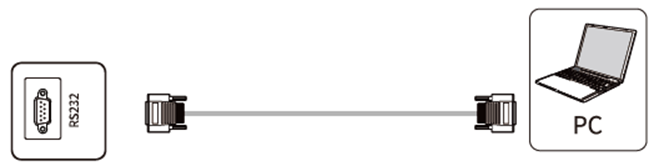

- Porta RS232
♦Nota: La porta RS232-IN è collegata al PC; il prodotto viene gestito tramite il PC.
Nota: Prendere come riferimento l'interfaccia del modello specifico. I diversi modelli di apparecchiature contengono diversi tipi di interfacce.
