Installazione

Supporto a parete

Precauzioni per l'installazione

• Per l'installazione del supporto a parete sono necessari almeno due operatori professionisti; non tentare di installarlo da solo, poiché potrebbe causare lesioni.
• Durante l'installazione, è necessaria l'assistenza di professionisti per determinare la posizione corretta; inoltre, devono essere adottate misure per garantire che possa sopportare una certa quantità di forza esterna. Assicurarsi che il supporto venga installato su una parete solida, e non su cartongesso o altre superfici che non possono fornire un supporto stabile.
• Questo prodotto deve essere installato su un piano verticale, non inclinato; inoltre, non deve essere installato con la parte frontale rivolta verso l'alto; altrimenti, il prodotto potrebbe cadere o causare lesioni personali.
• Per evitare danni al prodotto o lesioni, tenere il supporto fuori dalla portata dei bambini.
• Stringere le viti durante l'installazione per evitare danni al prodotto e lesioni.

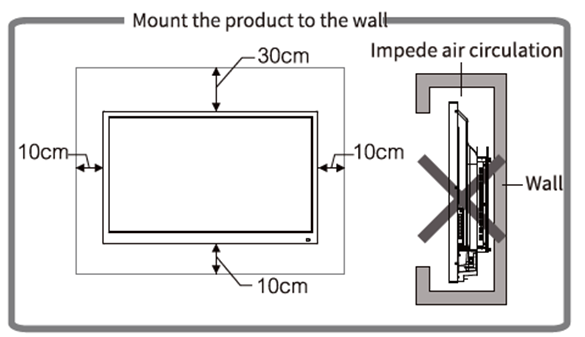

L'installazione è mostrata nella figura seguente; deve essere lasciato spazio di ventilazione intorno al prodotto.

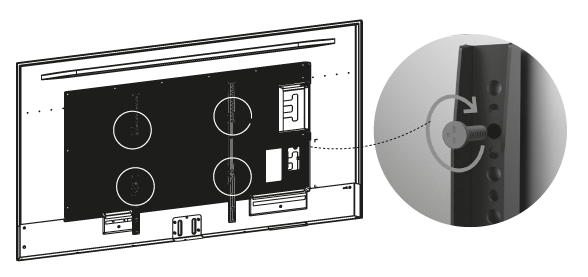

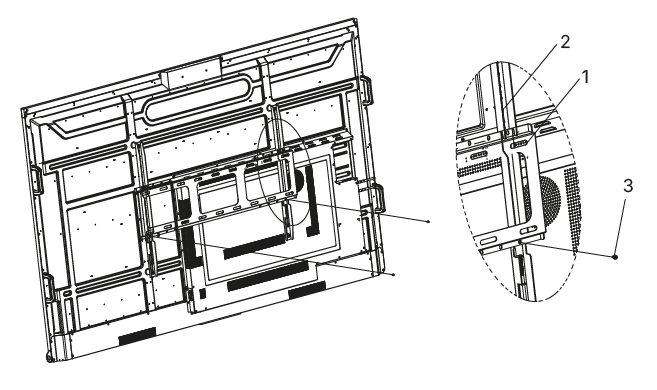

• Rimuovere l'apparecchio dalla confezione. Posizionare l'apparecchio sulla scrivania o su una piattaforma che possa sostenere un peso minimo di 160 kg. Rimuovere le due viti M4x10 mm con un cacciavite per smontare il supporto.

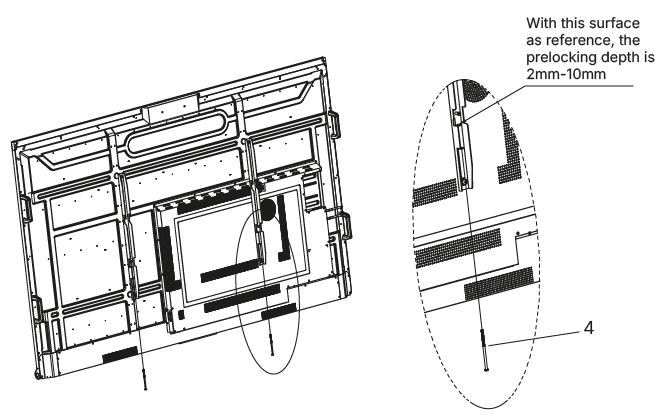

• Prendere le viti M5x100 mm dalla busta degli accessori e avvitarle temporaneamente al supporto della trave verticale con una profondità tra 2 mm e 10 mm

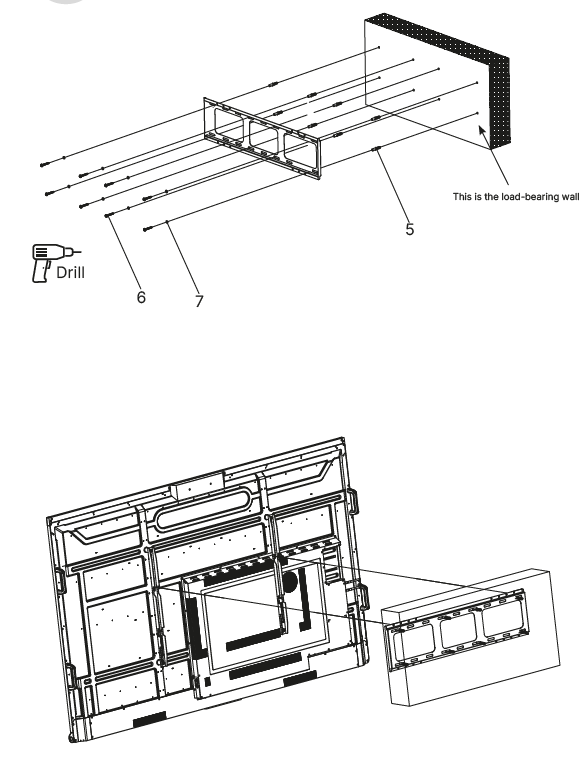

• Installare il supporto della trave sulla parete:
  1. Posizionare il supporto in orizzontale sulla parete corrispondente; il cliente deve scegliere
  la distanza tra le varie viti in base alla parete (4 viti con boccola in gomma su ciascun lato);
  2. Utilizzare il supporto per segnare 8 fori per viti sulla parete, segnare le posizioni dei fori
  con una matita e quindi praticare i fori con un trapano a percussione. La dimensione consigliata dei
  fori è di diametro 12 e la profondità deve essere superiore a 6 cm;
  3. Inserire il tassello in gomma nella parete e quindi utilizzare un bullone esagonale esterno ST7×56 mm + rondella per fissare il supporto della trave alla parete

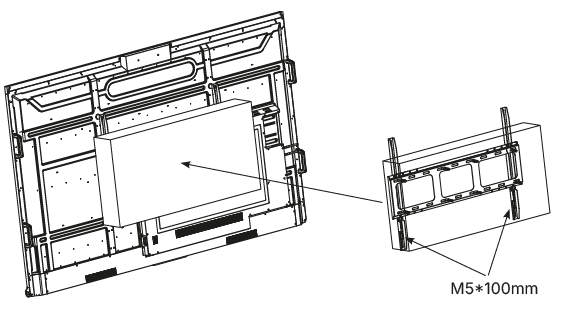

• Fissare l'unità al supporto a parete.



Lo scheletro principale risulta così:
