Remarque : Ci-dessous sont fournies les instructions de connexion des ports. Les types de ports énumérés sont uniquement à titre de référence et ne couvrent pas tous les ports de ce produit.
■ Port d'alimentation
■ Ports d'entrée de signal
- Port USB
Connexion des ports
♦Remarque : 1. L'interface native est USB 2.0/3.0. Le courant de sortie du port USB 2.0 est de 300 mA et celui du port USB 3.0 est de 900 mA.
2. Le port USB multimédia est utilisé pour connecter des périphériques externes au système Android du produit, ce qui permet la lecture des données via le gestionnaire de fichiers de ce produit.
3. Ce produit se connecte à un clavier et une souris sans fil. En cas de réponse lente, changez le récepteur sans fil vers un autre port USB, ou utilisez un câble rallonge USB pour connecter le récepteur sans fil, augmentant ainsi la portée de réception.
4. Certains périphériques USB non standard peuvent ne pas être reconnus ; utilisez des périphériques USB standard.
5. Pour mettre à jour le logiciel avec une clé USB, utilisez une clé USB 2.0.
- Port USB public

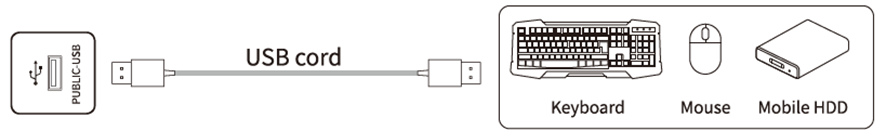

♦Remarque : 1. Port PUBLIC-USB : ce port est un port USB 3.0, il prend en charge la lecture et l’écriture de dispositifs de stockage comme les clés USB et les disques durs, ainsi que la connexion de claviers et souris USB, en fournissant également une alimentation de 900 mA ; ce port peut basculer automatiquement entre le système Android et le système OPS.
2. Si vous connectez des dispositifs de stockage mobiles nécessitant une alimentation, il est recommandé de ne pas connecter plus de 2 dispositifs en même temps.

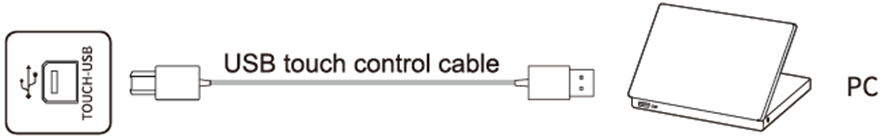

- Port USB TOUCH
♦Remarque : Lorsque le port USB TOUCH est connecté au même dispositif que la source du signal, le dispositif externe peut être contrôlé via la fonction TOUCH.

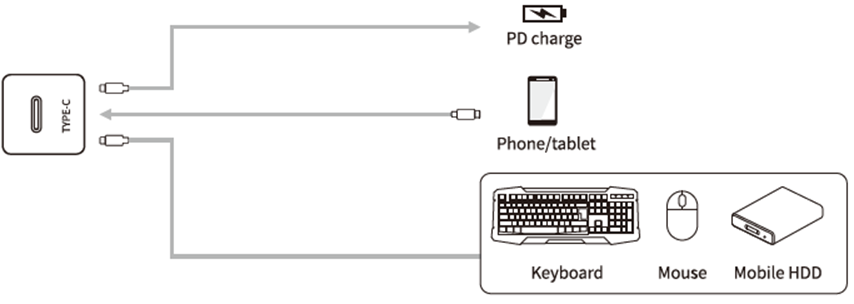

- Port TYPE-C
- Interface Type-C de la carte mère : supporte uniquement le mode DFP ; PD supporte un maximum de 15 W ; résolution : 3840 x 2160 à 60 Hz.
2. Interface Type-C frontale, qui supporte l’alimentation PD (max. jusqu’à 20 V, 3 A), le signal vidéo DP (connecte des dispositifs d’affichage Type-C, tels que téléphones mobiles, tablettes, etc.) et la transmission de données USB haute vitesse.
♦Remarque : Pour garantir une utilisation stable et fiable, utilisez un câble standard certifié.
- Port HDMI-IN

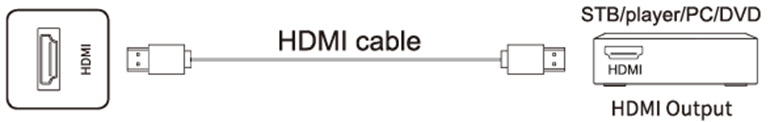

♦Remarque : La résolution maximale prise en charge par le port HDMI est 4K à 60 Hz ; consultez la section des paramètres techniques pour les formats de signal détaillés. Lors de la lecture de signaux 4K à 60 Hz, la version EDID dans le menu OSD doit être changée en EDID 2.0.
- Port audio/vidéo VGA / Port AUDIO-IN

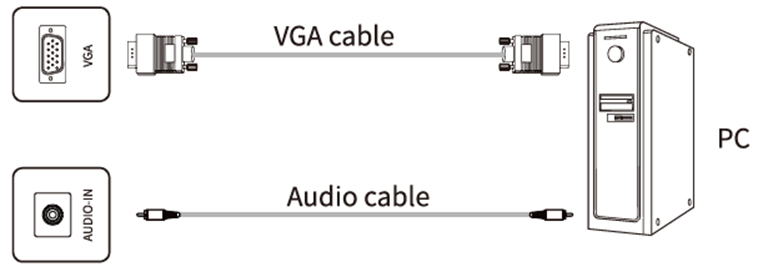

♦Remarque : Pour connaître les formats de signal compatibles avec le port VGA, consultez les Paramètres techniques.
- Port DP

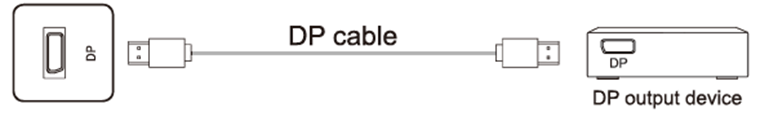

♦Remarque : La résolution maximale prise en charge par le port DP est 4K à 60 Hz. La qualité du signal dépend de la longueur et de la qualité du câble DP, il est donc recommandé d’utiliser les câbles recommandés ou des marques reconnues sur le marché.
■ Ports de sortie de signal

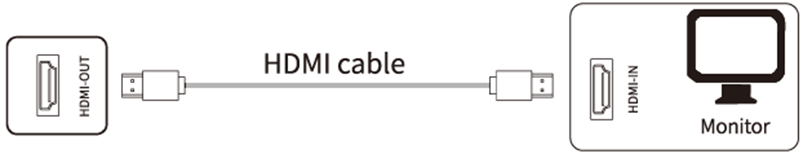

- Port HDMI-OUT
♦Remarque : le port HDMI-OUT peut envoyer des signaux audio et vidéo au port HDMI-IN d’un second dispositif ; ce second dispositif peut retransmettre les signaux audio et vidéo à un troisième dispositif, et ainsi de suite. Le nombre maximal de retransmissions dépend de la qualité et de la longueur du câble HDMI, il est donc recommandé d’utiliser les câbles fournis.
■ Ports audio
- Port fibre optique

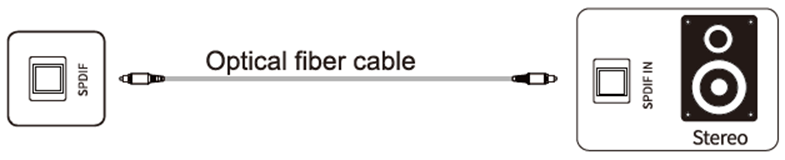

♦Remarque : ce port peut envoyer le signal audio de ce produit vers des enceintes avec un port SPDIF-IN.

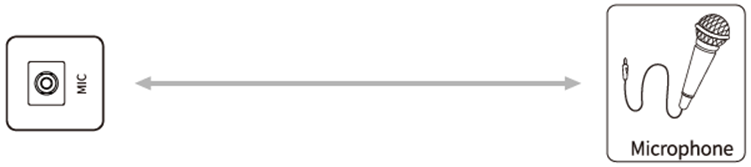

- Port MIC
♦Remarque : Le port MIC peut être connecté à un microphone.
- Port AUDIO-OUT

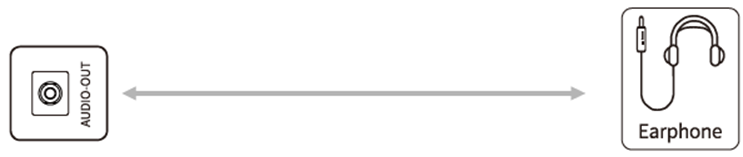

♦Remarque : Le port de sortie audio peut être connecté à un casque ou à une enceinte externe.
■ Port d’Internet
- Port LAN

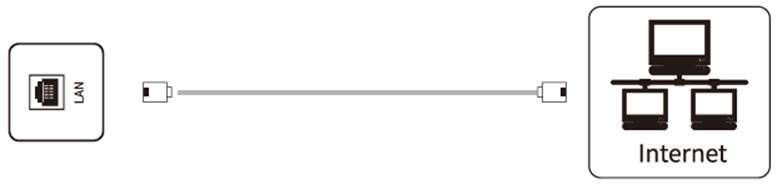

♦Remarque : 1. Cette interface est le réseau de la carte de contrôle, qui supporte la connexion réseau filaire sous Android et est compatible avec 10M/100M/1000M adaptatifs. Seuls 10M/100M sont pris en charge sous Android ; 10M/100M/1000M sont pris en charge sur OPS ou un autre port LAN lorsqu’un réseau est fourni à d’autres dispositifs. En connectant chacun des ports LAN et en configurant la connexion Internet, OPS et l’autre port LAN peuvent aussi se connecter à Internet, il suffit de configurer l’obtention automatique de l’IP.
■ Port de contrôle
- Port RS232

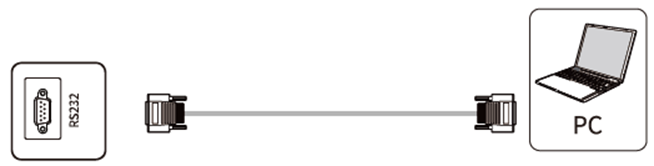

♦Remarque : Le port RS232-IN est connecté au PC ; le produit est contrôlé via le PC.
Remarque : Prenez comme référence l’interface du modèle spécifique. Les différents modèles d’équipements contiennent différents types d’interfaces.
