Support mural
Précautions pour l'installation
- Pour l'installation du support mural, au moins deux professionnels sont nécessaires ; n'essayez pas de l'installer vous-même, car vous pourriez vous blesser.
- Pendant l'installation, l'aide de professionnels est nécessaire pour déterminer l'emplacement approprié ; de plus, des mesures doivent être prises pour garantir qu'il peut supporter une certaine force externe. Assurez-vous que le support est installé sur un mur solide, et non sur des plaques de plâtre ou d'autres surfaces qui ne peuvent pas fournir un support stable.
- Ce produit doit être installé sur un plan vertical, pas sur un plan incliné ; de plus, il ne doit pas être installé avec la partie avant vers le haut ; sinon, le produit pourrait tomber ou causer des blessures.
- Pour éviter d'endommager le produit ou des blessures, gardez le support hors de portée des enfants.

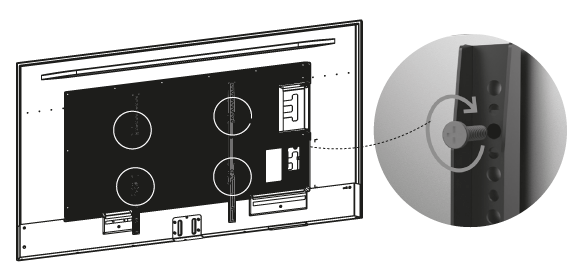

- Serrez les vis pendant l'installation pour éviter d'endommager le produit et de causer des blessures.

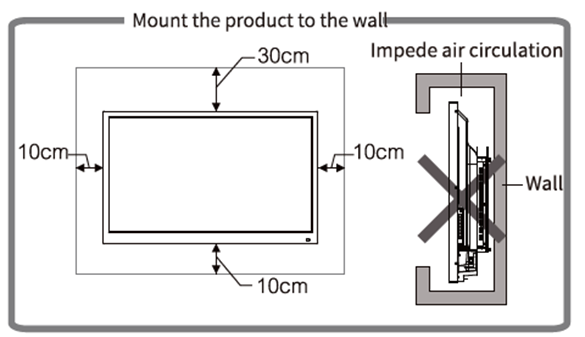

L'installation est montrée dans la figure suivante ; un espace de ventilation doit être laissé autour du produit.

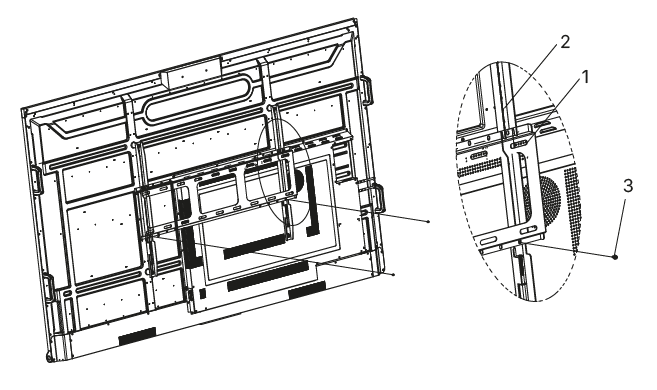

- Sortez l'équipement de la boîte d'emballage. Placez l'équipement sur le bureau ou
une plateforme pouvant supporter un poids minimum de 160 kg. Retirez les deux vis M4x10 mm
avec un tournevis pour démonter le support.

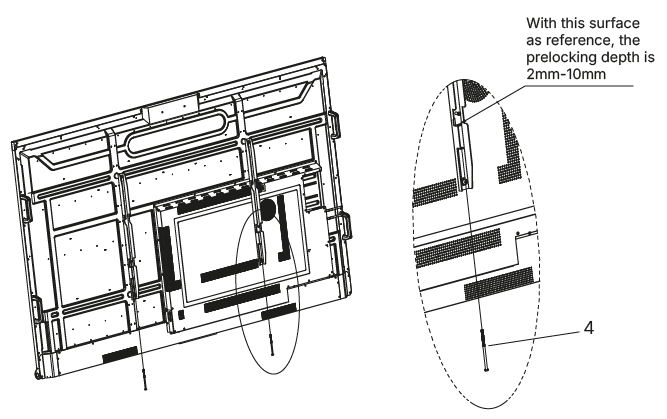

- Sortez les vis M5x100 mm du sac d'accessoires et vissez-les provisoirement sur le support de la poutre verticale avec une profondeur comprise entre 2 mm et 10 mm

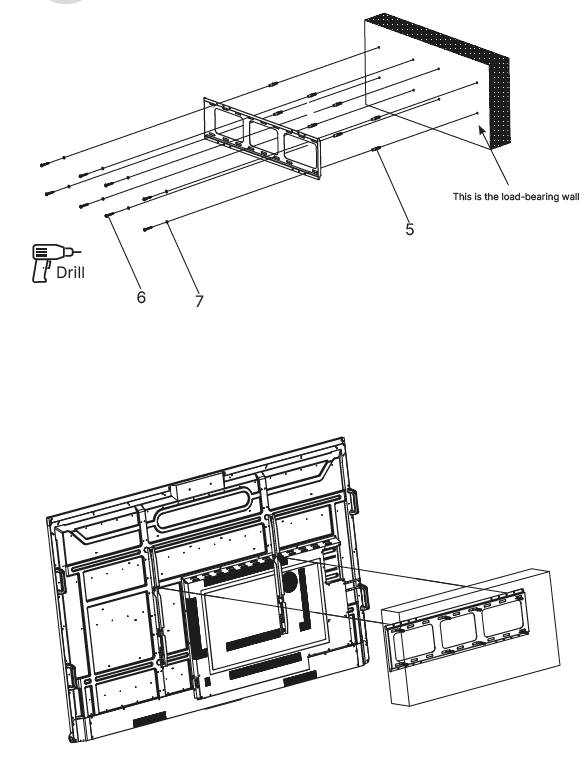

Installez le support de poutre sur le mur :
1. Placez le support en position horizontale sur le mur correspondant ; le client doit choisir
la distance entre les différentes vis en fonction du mur (4 vis avec manchon en caoutchouc de chaque
côté) ;
2. Utilisez le support pour marquer 8 trous pour vis sur le mur, marquez les positions des trous
avec un crayon, puis percez les trous avec une perceuse à percussion. La taille recommandée des
trous est de diamètre 12 et la profondeur doit être supérieure à 6 cm ;

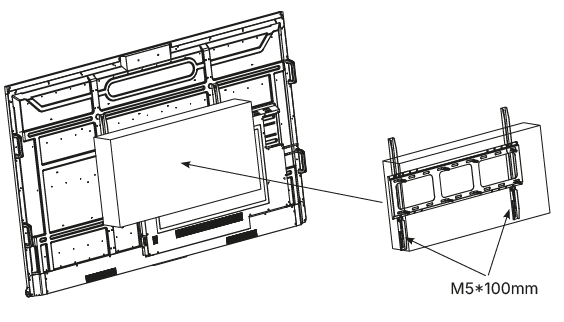

3. Insérez la cheville en caoutchouc dans le mur puis utilisez un boulon hexagonal extérieur ST7×56 mm + joint pour fixer le support de poutre au murFixez l'unité au support mural.
Le squelette principal est ainsi :
