Nota: A continuación, se proporcionan las instrucciones de conexión de puertos. Los tipos de puertos enumerados son a modo de referencia únicamente y no abarcan todos los puertos de este producto.
■ Puerto de alimentación
■ Puertos de entrada de señal
- Puerto USB
Conexión de puertos
♦Nota: 1. La interfaz nativa es USB 2.0/3.0. La corriente de salida del puerto USB 2.0 es de 300 mA y la del puerto USB 3.0 es de 900 mA.
2. El puerto USB multimedia se utiliza para conectar dispositivos externos al sistema Android producto, lo que permite la lectura de datos a través del gestor de archivos de este producto.
3. Este producto se conecta con un teclado y un ratón inalámbricos. En caso de una respuesta lenta, cambie el receptor inalámbrico a otro puerto USB, o utilice el cable alargador USB para conectar el receptor inalámbrico, ampliando así el alcance de recepción.
4. Es posible que algunos dispositivos USB no estándar no sean reconocidos; utilice dispositivos USB estándar.
5. Para actualizar el software con una memoria USB, utilice una memoria USB 2.0.

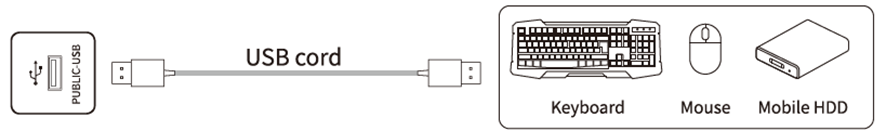

- Puerto USB público
♦Nota: 1. Puerto PUBLIC-USB: este puerto es un puerto USB 3.0, admite la lectura y escritura de dispositivos de almacenamiento como memorias USB y discos duros, y también admite la conexión de teclados y ratones USB, además de proporcionar una alimentación de 900 mA; este puerto puede cambiar automáticamente entre el sistema Android y el sistema OPS.
2. Si conecta dispositivos de almacenamiento móviles que necesitan alimentación, le recomendamos que no conecte más de 2 dispositivos al mismo tiempo.

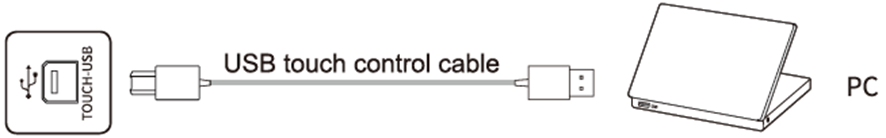

- Puerto USB TOUCH
♦Nota: Cuando el puerto USB TOUCH está conectado al mismo dispositivo que la fuente de señal, el dispositivo externo puede manejarse mediante la función TOUCH.

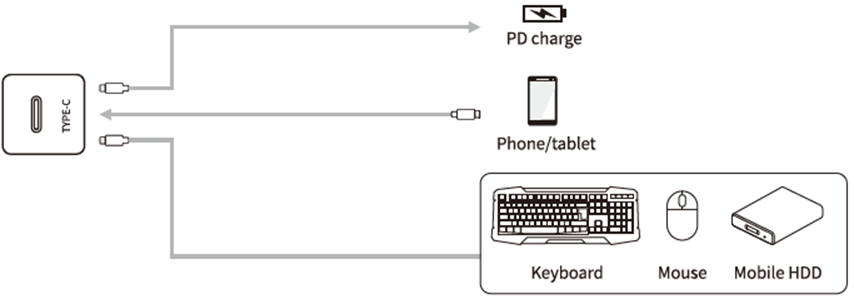

- Puerto TVPE-C
- Interfaz Typo-C de la placa base: solo es compatible con el modo DFP; PD admite un máximo de 15 W; resolución: 3840 x 2160 a 60 Hz.
2. Interfaz Typo-C frontal, que admite alimentación PD (máx. hasta 20 V, 3 A), señal de vídeo DP (conecta dispositivos de visualización Typo-C, como teléfonos móviles, tabletas, etc.) y transmisión de datos USB de alta velocidad.
♦Nota: Para garantizar un uso estable y fiable, utilice un cable estándar certificado.

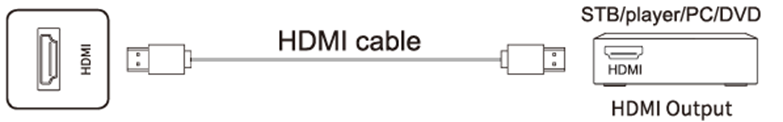

- Puerto HDMI-IN
♦Nota: La resolución máxima admitida por el puerto HDMI es 4K a 60 Hz; consulte la sección de parámetros técnicos para conocer los formatos de señal detallados. Cuando se reproduzcan señales 4K a 60 Hz, la versión EDID en el menú OSD debe cambiarse a EDID 2.0.

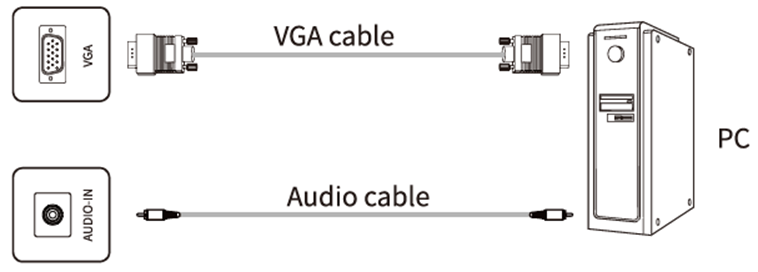

- Puerto de audio/vídeo VGA / Puerto AUDIO-IN
♦Nota: Para conocer los formatos de señal compatibles con el puerto VGA, consulte los Parámetros técnicos.

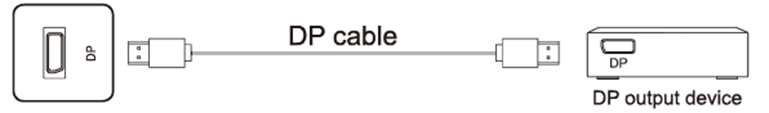

- Puerto DP
♦Nota: La resolución máxima admitida por el puerto DP es 4K a 60 Hz. La calidad de la señal depende de la longitud y la calidad del cable DP, por lo que se recomienda utilizar los cables recomendados o los de marcas reconocidas del mercado.
■ Puertos de salida de señal

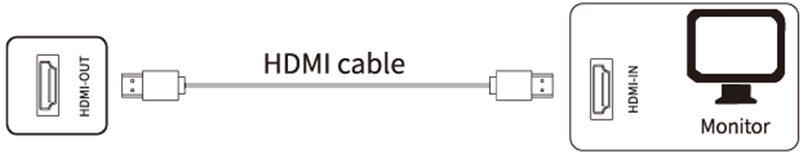

- Puerto HDMI-OUT
♦Nota: el puerto HDMI-OUT puede enviar señales de audio y vídeo al puerto HDMI-IN de un segundo dispositivo; este segundo dispositivo puede retransmitir las señales de audio y vídeo a un tercer dispositivo, y así sucesivamente. El número máximo de retransmisiones depende de la calidad y la longitud del cable HDMI, por lo que se recomienda utilizar los cables que proporcionamos.
■ Puertos de audio

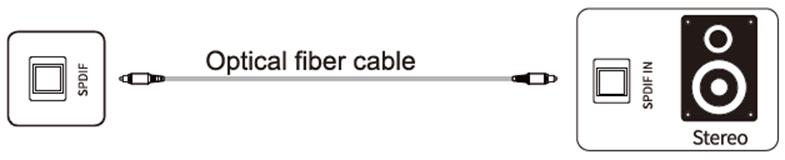

- Puerto de fibra óptica
♦Nota: este puerto puede enviar la señal de audio de este producto a altavoces con un puerto SPDIF-IN.

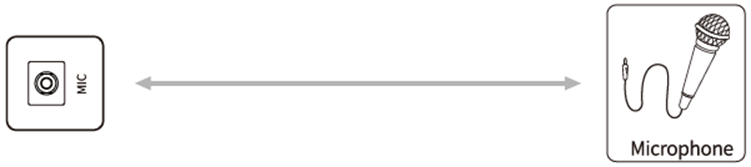

- Puerto MIC
♦Nota: El puerto MIC se puede conectar a un micrófono.

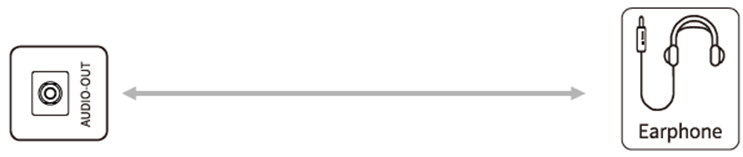

- Puerto AUDIO-OUT
♦Nota: El puerto de salida de audio se puede conectar a unos auriculares o a un altavoz externo.
■ Puerto de Internet

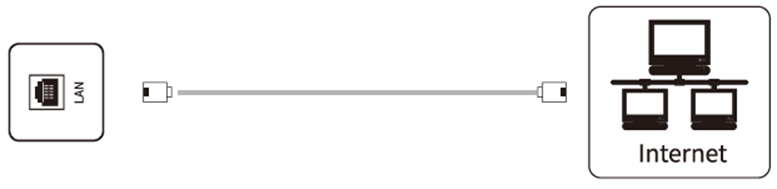

- Puerto LAN
♦Nota: 1. Esta interfaz es la red de la placa de control, que admite la conexión de red por cable en Android y es compatible con 10M/100M/1000M adaptativos. Solo se admiten 10M/100M en Android; 10M/100M/1000M se admiten en OPS u otro puerto LAN cuando se proporciona red a otros dispositivos. Al conectar cada uno de los puertos LAN y configurar la conexión a Internet, OPS y otro puerto LAN también pueden conectarse a Internet, solo hay que configurar la obtención de IP automáticamente.
■ Puerto de control

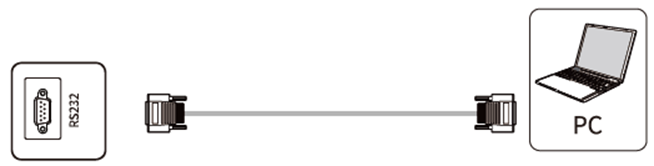

- Puerto RS232
♦Nota: El puerto RS232-IN está conectado al PC; el producto se maneja a través del PC.
Nota: Tome como referencia la interfaz del modelo concreto. Los diferentes modelos de equipos contienen diferentes tipos de interfaces.
