Soporte de pared
Precauciones para la instalación
- Para la instalación del soporte de pared se requieren al menos dos trabajadores profesionales; no intente instalarlo usted mismo, ya que podría sufrir lesiones.
- Durante la instalación, se necesita la ayuda de profesionales para determinar la ubicación adecuada; además, deben tomarse medidas para garantizar que pueda soportar una cierta cantidad de fuerza externa. Asegúrese de que el soporte se instale en una pared firme, en lugar de en placas de yeso u otras superficies que no puedan proporcionar un soporte sólido.
- Este producto debe instalarse en un plano vertical, no en un plano inclinado; además, no debe instalarse con la parte frontal hacia arriba; de lo contrario, podría caerse el producto o provocar lesiones personales.
- Para evitar daños en el producto o lesiones, mantenga el soporte fuera del alcance de los niños.
- Apriete los tornillos durante la instalación para evitar daños en el producto y lesiones.

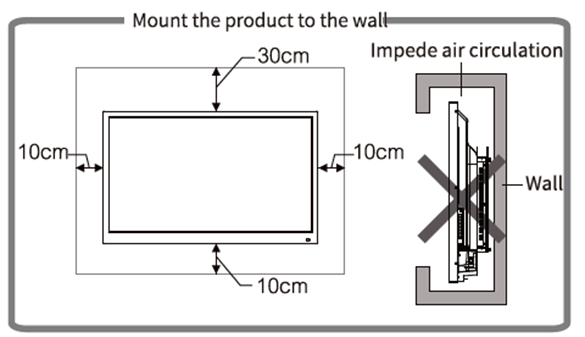

La instalación se muestra en la figura siguiente; debe dejarse espacio de ventilación alrededor del producto.

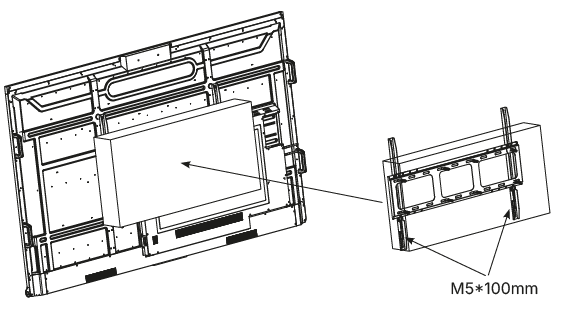

- Saque el equipo de la caja de embalaje. Coloque el equipo sobre el escritorio o
una plataforma que pueda soportar un peso mínimo de 160 kg. Retire los dos tornillos M4x10 mm
con un destornillador para desmontar el soporte.

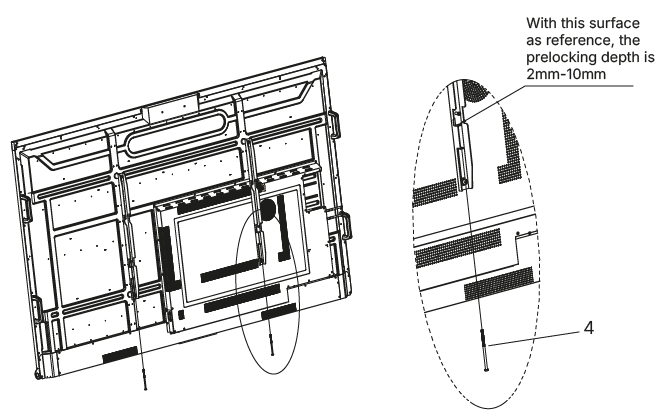

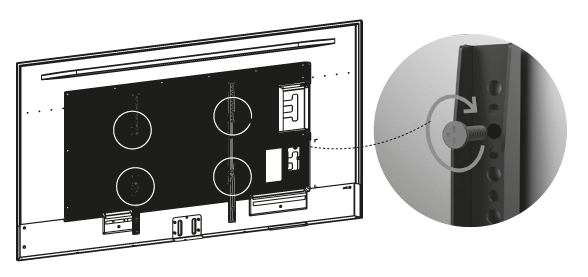

- Saca los tornillos M5x100 mm de la bolsa de accesorios y atorníllalos provisionalmente al soporte de la viga vertical con una profundidad de entre 2 mm y 10 mm

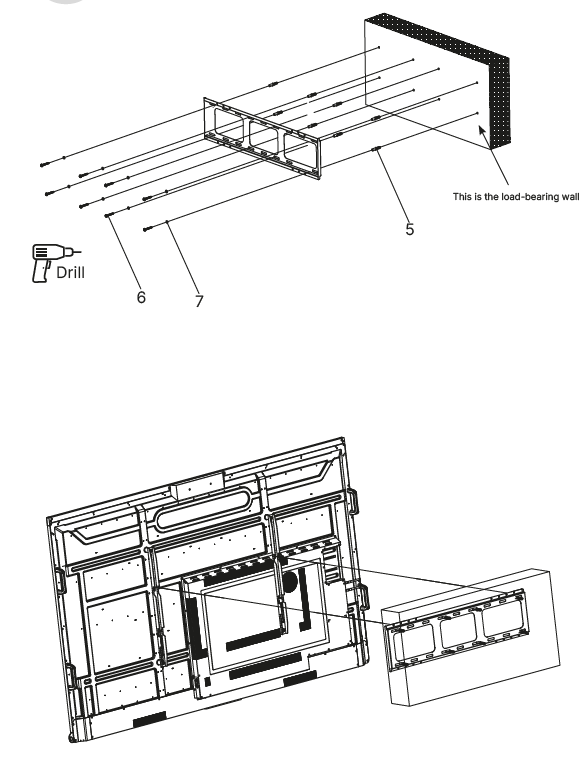

Instale el soporte de viga en la pared:
1. Coloque el soporte en posición horizontal sobre la pared correspondiente; el cliente debe elegir
la distancia entre los distintos tornillos en función de la pared (4 tornillos con casquillo de goma a cada
lado);
2. Utilice el soporte para marcar 8 orificios para tornillos en la pared, marque las posiciones de los orificios
con un lápiz y, a continuación, taladre los orificios con un taladro percutor. El tamaño recomendado de los
orificios es de diámetro 12 y la profundidad debe ser superior a 6 cm;

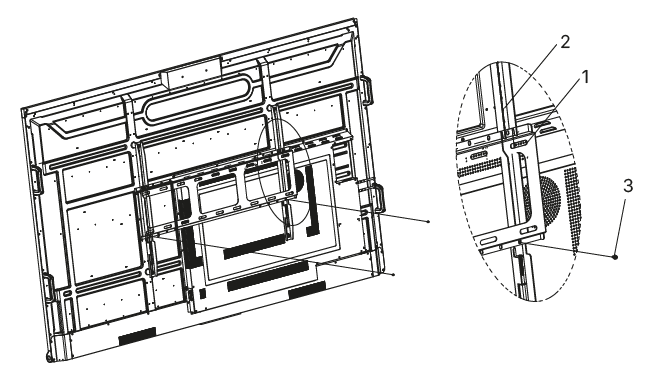

3. Introduzca el taco de goma en la pared y a continuación, utilice un perno hexagonal exterior ST7×56 mm + junta para fijar el soporte de viga a la paredFija la unidad al soporte de pared.
El esqueleto principal queda así:
