Hinweis: Im Folgenden finden Sie Anweisungen zum Anschluss von Ports. Die aufgelisteten Porttypen dienen nur als Referenz und umfassen nicht alle Ports dieses Produkts.
■ Stromanschluss
■ Signal-Eingangsports
- USB-Port
Portanschluss
♦Hinweis: 1. Die native Schnittstelle ist USB 2.0/3.0. Der Ausgangsstrom des USB 2.0-Ports beträgt 300 mA und der des USB 3.0-Ports 900 mA.
2. Der Multimedia-USB-Port wird verwendet, um externe Geräte an das Android-Systemprodukt anzuschließen, wodurch Daten über den Dateimanager dieses Produkts gelesen werden können.
3. Dieses Produkt wird mit einer kabellosen Tastatur und Maus verbunden. Bei langsamer Reaktion wechseln Sie den kabellosen Empfänger an einen anderen USB-Port oder verwenden Sie das USB-Verlängerungskabel, um den kabellosen Empfänger anzuschließen und so die Empfangsreichweite zu erhöhen.
4. Einige nicht standardisierte USB-Geräte werden möglicherweise nicht erkannt; verwenden Sie standardisierte USB-Geräte.
5. Für Software-Updates mit einem USB-Stick verwenden Sie bitte einen USB 2.0-Stick.

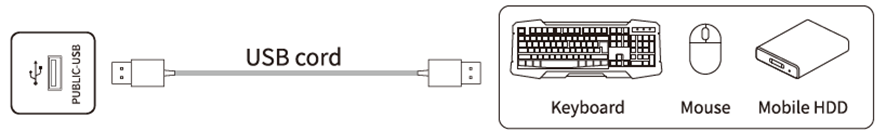

- Öffentlicher USB-Port
♦Hinweis: 1. PUBLIC-USB-Port: Dieser Port ist ein USB 3.0-Port, unterstützt das Lesen und Schreiben von Speichermedien wie USB-Sticks und Festplatten und ermöglicht auch den Anschluss von USB-Tastaturen und -Mäusen sowie die Stromversorgung mit 900 mA; dieser Port kann automatisch zwischen dem Android-System und dem OPS-System wechseln.
2. Wenn Sie mobile Speichergeräte anschließen, die Strom benötigen, empfehlen wir, nicht mehr als 2 Geräte gleichzeitig anzuschließen.

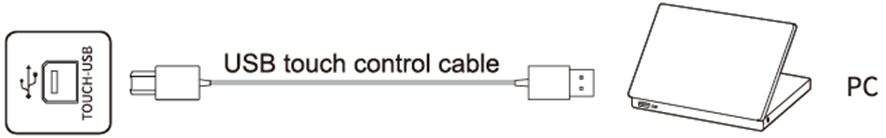

- USB TOUCH-Port
♦Hinweis: Wenn der USB TOUCH-Port mit demselben Gerät wie die Signalquelle verbunden ist, kann das externe Gerät über die TOUCH-Funktion gesteuert werden.

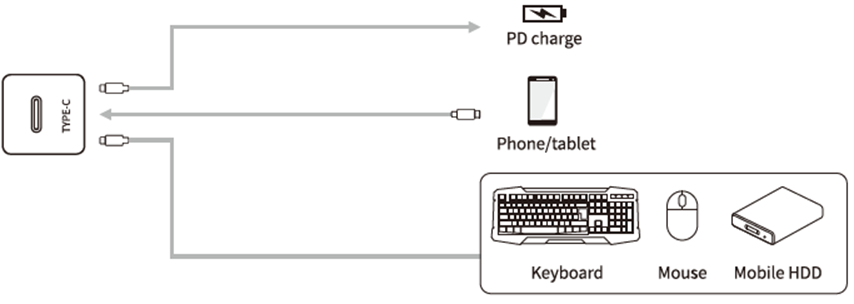

- Typ-C-Port
- Typ-C-Schnittstelle auf der Hauptplatine: unterstützt nur den DFP-Modus; PD unterstützt maximal 15 W; Auflösung: 3840 x 2160 bei 60 Hz.
2. Frontale Typ-C-Schnittstelle, die PD-Stromversorgung (max. bis 20 V, 3 A), DP-Videosignal (anschließt Typ-C-Anzeigegeräte wie Mobiltelefone, Tablets usw.) und Hochgeschwindigkeits-USB-Datenübertragung unterstützt.
♦Hinweis: Für eine stabile und zuverlässige Nutzung verwenden Sie bitte ein zertifiziertes Standardkabel.

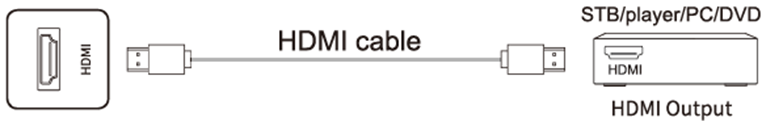

- HDMI-IN-Port
♦Hinweis: Die maximale Auflösung, die der HDMI-Port unterstützt, beträgt 4K bei 60 Hz; siehe technischen Parametern für detaillierte Signalformate. Bei der Wiedergabe von 4K-Signalen mit 60 Hz muss die EDID-Version im OSD-Menü auf EDID 2.0 geändert werden.

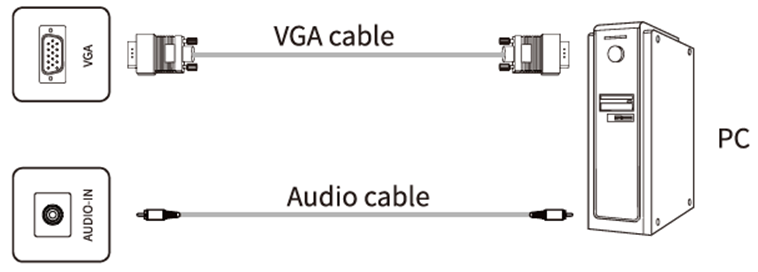

- VGA Audio/Video-Port / AUDIO-IN-Port
♦Hinweis: Für kompatible Signalformate des VGA-Ports siehe technische Parameter.

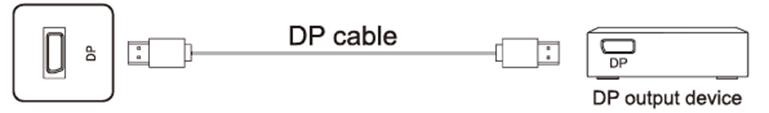

- DP-Port
♦Hinweis: Die maximale Auflösung, die der DP-Port unterstützt, beträgt 4K bei 60 Hz. Die Signalqualität hängt von der Länge und Qualität des DP-Kabels ab, daher wird die Verwendung der empfohlenen Kabel oder bekannter Marken empfohlen.
■ Signal-Ausgangsports

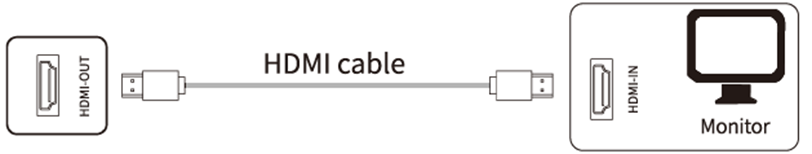

- HDMI-OUT-Port
♦Hinweis: Der HDMI-OUT-Port kann Audio- und Videosignale an den HDMI-IN-Port eines zweiten Geräts senden; dieses zweite Gerät kann die Audio- und Videosignale an ein drittes Gerät weiterleiten und so weiter. Die maximale Anzahl der Weiterleitungen hängt von der Qualität und Länge des HDMI-Kabels ab, daher wird die Verwendung der von uns bereitgestellten Kabel empfohlen.
■ Audio-Ports

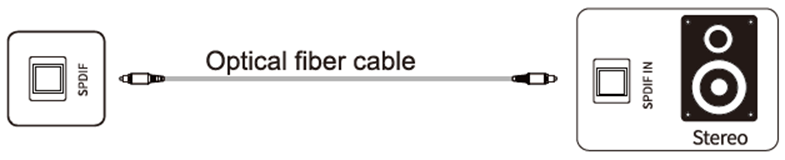

- Optischer Port
♦Hinweis: Dieser Port kann das Audiosignal dieses Produkts an Lautsprecher mit SPDIF-IN-Port senden.

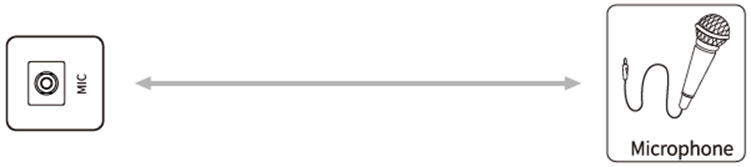

- MIC-Port
♦Hinweis: Der MIC-Port kann an ein Mikrofon angeschlossen werden.

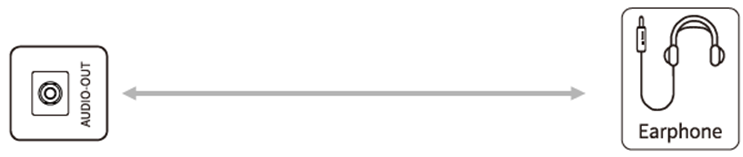

- AUDIO-OUT-Port
♦Hinweis: Der Audio-Ausgangsport kann an Kopfhörer oder externe Lautsprecher angeschlossen werden.
■ Internet-Port

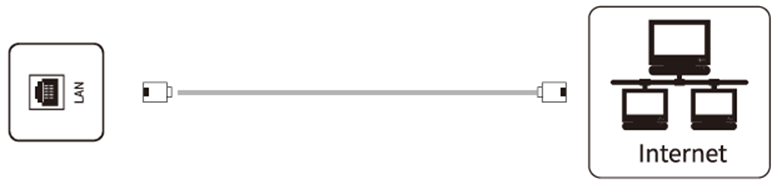

- LAN-Port
♦Hinweis: 1. Diese Schnittstelle ist das Netzwerk der Steuerplatine, unterstützt kabelgebundene Netzwerkverbindung unter Android und ist kompatibel mit 10M/100M/1000M adaptiv. Unter Android werden nur 10M/100M unterstützt; 10M/100M/1000M werden bei OPS oder einem anderen LAN-Port unterstützt, wenn Netzwerk für andere Geräte bereitgestellt wird. Beim Anschluss jedes LAN-Ports und der Einrichtung der Internetverbindung können OPS und andere LAN-Ports ebenfalls mit dem Internet verbunden werden, indem die automatische IP-Erfassung konfiguriert wird.
■ Steuerungsport

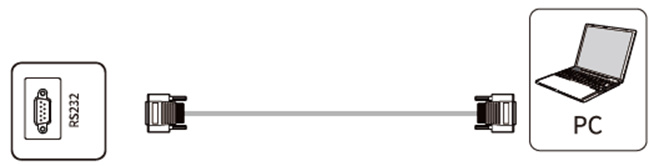

- RS232-Port
♦Hinweis: Der RS232-IN-Port ist mit dem PC verbunden; das Produkt wird über den PC gesteuert.
Hinweis: Die Schnittstelle des jeweiligen Modells dient als Referenz. Verschiedene Gerätemodelle enthalten unterschiedliche Schnittstellentypen.
